TG Builder: редактор 3D-моделей для современной технической документации
Рис. 1 — Основное окно редактора с панелями инструментов и трёхмерной сценой
Основные возможности нового модуля
Редактор 3D-моделей предоставляет широкий набор инструментов для работы с инженерными данными:
- Настройка режимов отображения: Solid, Wireframe и разнесенный вид.
- Импорт моделей из C3D, ACIS, Parasolid, STEP, Siemens JT и Wavefront OBJ.
- Интерактивная работа: вращение, масштабирование, панорамирование и перемещение компонентов сборки.
- Создание выносок с номерами позиций, привязанных к элементам модели, а также линий разнесения.
- Анимации для демонстрации конструкции и последовательности сборки.
- Экспорт в glTF 2.0 (.glb/.gltf) с сохранением материалов, иерархии, выносок и положения камеры. Поддерживается пакетная обработка.
- Встроенная библиотека графических символов S1000D с возможностью добавления собственных обозначений.
- Сохранение выносок, сцен, векторных проекций и растровых снимков в формате, совместимом с TG Builder 4.2.

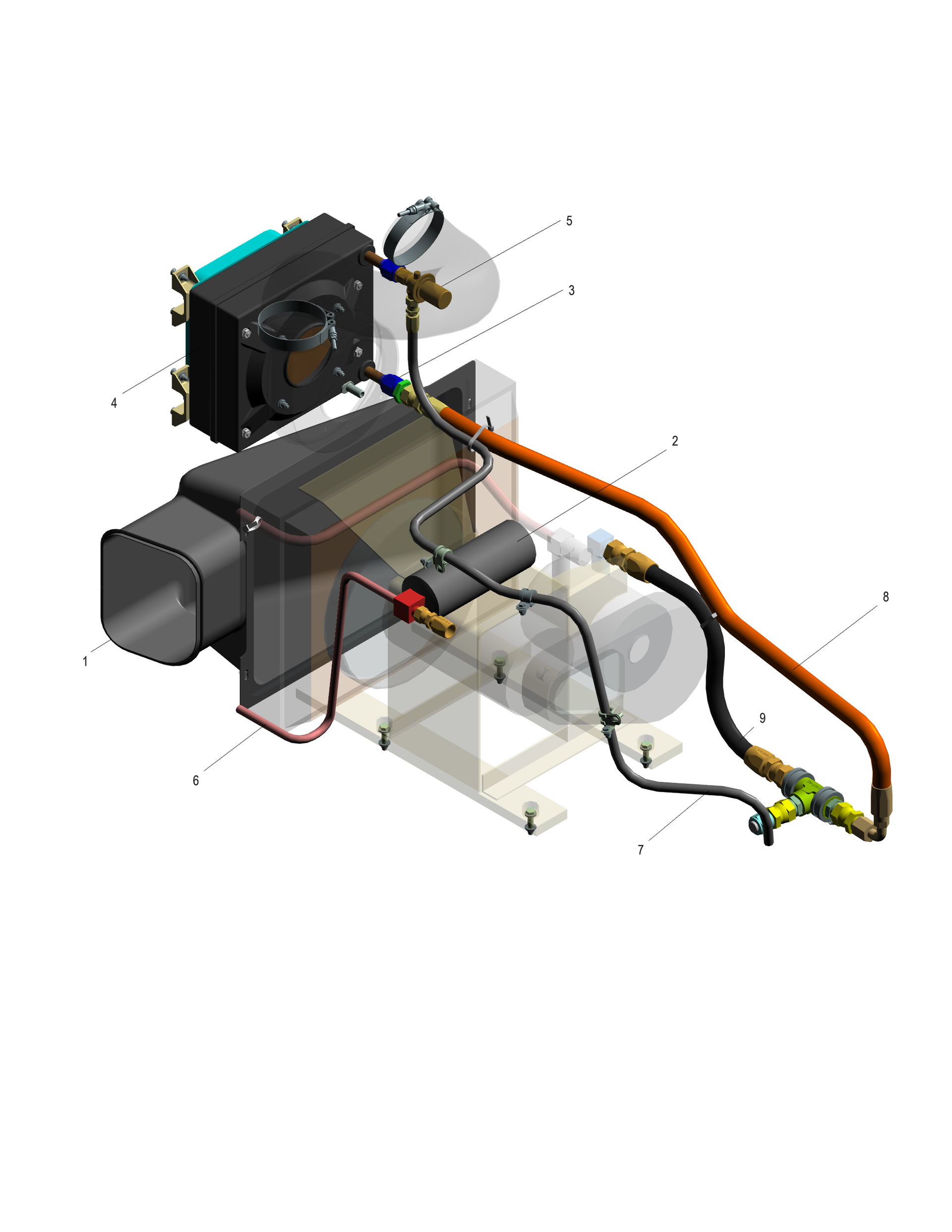

Рис. 2 — Разнесённый вид сборки с позиционными выносками и линиями разнесения
Редактор 2D-проекций и сечений
В состав модуля также входит редактор 2D-проекций и сечений, позволяющий интерактивно редактировать чертежи непосредственно в среде TG Builder:
Полное соответствие стандартам оформления чертежей.
Панель свойств с возможностью изменения нескольких объектов одновременно.
Нанесение линейных размеров, радиусов, диаметров и описательных выносок прямо на чертеже.
Поддержка ГОСТ ЕСКД, ISO, ASME и S1000D.
Рис. 3 — Чертёж сечения, оформленный в редакторе 2D-проекций TG Builder
Единая среда для цифровой технической документации
Новый модуль значительно расширяет возможности платформы TG Builder, объединяя работу с трехмерными моделями, двухмерными проекциями и технической документацией в единой цифровой среде. Это позволяет ускорить подготовку эксплуатационной и ремонтной документации, повысить качество визуализации изделий и обеспечить удобную работу с инженерными данными на всех этапах жизненного цикла продукции.
Ключевые компоненты нового модуля
| Компонент | Возможности | Назначение |
|---|---|---|
| Редактор 3D | Просмотр, аннотирование, анимация, экспорт в glTF 2.0 | Работа с трехмерными сборками, создание интерактивных иллюстраций |
| Редактор 2D | Проекции, сечения, размеры, стили по ЕСКД/ISO | Оформление чертежей внутри единой среды документации |
| Интеграция | Единый формат данных TG Builder 4.2, поддержка S1000D | Сквозной процесс от 3D-модели до эксплуатационной документации |
